旋轉刀柄

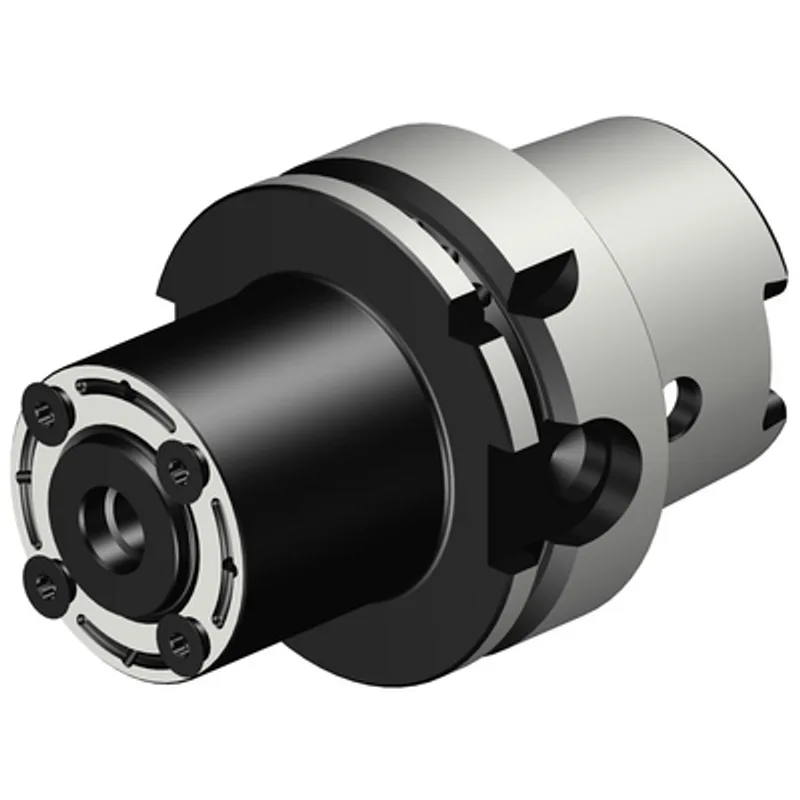

帶 HSK 接口的接桿 - 帶驅動螺釘的心軸（HA06-X22-040-060A）
型號 HA06-X22-040-060A；機床端 HSK -A -size 63；工件端 Arbor -Coromant disc mill (4 bolts) -metric: X22；功能長度 60 mm。
型號1 個型號
- HA06-X22-040-060A
產品說明
Sandvik Coromant HA06-X22-040-060A：帶 HSK 接口的接桿 - 帶驅動螺釘的心軸。本頁內容依據公開產品資料整理，型號與接口規格按官方資料列示。
產品特色
- 機床端接口：HSK -A -size 63
- 工件端接口：Arbor -Coromant disc mill (4 bolts) -metric: X22
- 功能長度：60 mm
- 總長：94.4 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：22 mm
- 最大轉速：11000 rpm
- 重量：0.968 kg
公開規格
- 機床端接口：HSK -A -size 63
- 工件端接口：Arbor -Coromant disc mill (4 bolts) -metric: X22
- 功能長度：60 mm
- 總長：94.4 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：22 mm
- 最大轉速：11000 rpm
- 重量：0.968 kg
- 冷卻液入口：axial concentric entry
- 冷卻液出口：axial concentric on circle
- 冷卻液壓力：80 bar
- 接口標準：ISO12164-1
- 平衡方式：Balancing by design
- 尺寸 BD1：40 mm
- 尺寸 BD2：63 mm
- 長度 LB1：33 mm
- 長度 LB2：60 mm
- 角度 BHTA1：0 °
- 扭矩 TQ：3.9 Nm
資料來源
Sandvik Coromant 旋轉刀柄公開清單及公開產品資料。未收錄需登錄查看的價格、庫存或其他內容。
規格
| 項目 | 數值 |
|---|---|
| 型號 | HA06-X22-040-060A |
| 機床端介面 | HSK -A -size 63 |
| 刀具端介面 | Arbor -Coromant disc mill (4 bolts) -metric: X22 |
| 功能／總長 | LF 60 mm；OAL 94.4 mm |
| 夾持／攻牙範圍 | Arbor -Coromant disc mill (4 bolts) -metric: X22 |
| 最高轉速 | 11000 rpm |
| 重量 | 0.968 kg |
| 冷卻液規格 | axial concentric entry；axial concentric on circle；80 bar |
