旋轉刀柄

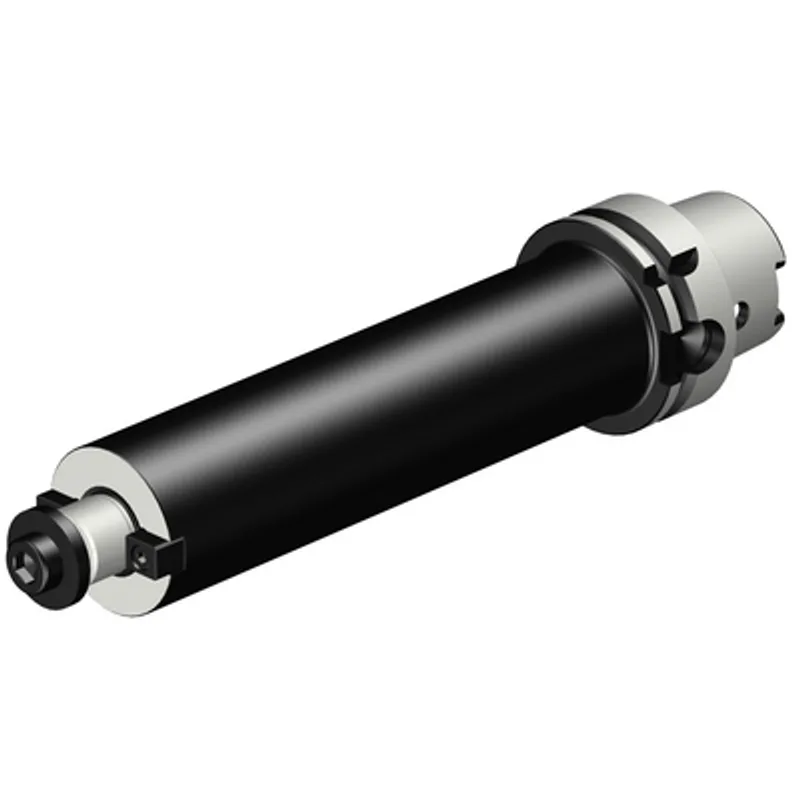

HSK - 減振心軸接桿（HA06-Q22D-048-210）
型號 HA06-Q22D-048-210；機床端 HSK -A -size 63；工件端 Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 22；功能長度 210 mm。
型號1 個型號
- HA06-Q22D-048-210
產品說明
Sandvik Coromant HA06-Q22D-048-210：HSK - 減振心軸接桿。本頁內容依據公開產品資料整理，型號與接口規格按官方資料列示。
產品特色
- 機床端接口：HSK -A -size 63
- 工件端接口：Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 22
- 功能長度：210 mm
- 總長：242 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：22 mm
- 最大轉速：8000 rpm
- 重量：3.7 kg
公開規格
- 機床端接口：HSK -A -size 63
- 工件端接口：Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 22
- 功能長度：210 mm
- 總長：242 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：22 mm
- 最大轉速：8000 rpm
- 重量：3.7 kg
- 冷卻液入口：axial concentric entry
- 冷卻液出口：axial concentric on circle
- 冷卻液壓力：70 bar
- 接口標準：ISO12164-1
- 平衡方式：No balancing
- 尺寸 BD1：47.5 mm
- 尺寸 BD2：63 mm
- 長度 LB1：181 mm
- 長度 LB2：210 mm
- 角度 BHTA1：0 °
- 扭矩 TQ：45 Nm
資料來源
Sandvik Coromant 旋轉刀柄公開清單及公開產品資料。未收錄需登錄查看的價格、庫存或其他內容。
規格
| 項目 | 數值 |
|---|---|
| 型號 | HA06-Q22D-048-210 |
| 機床端介面 | HSK -A -size 63 |
| 刀具端介面 | Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 22 |
| 功能／總長 | LF 210 mm；OAL 242 mm |
| 夾持／攻牙範圍 | Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 22 |
| 最高轉速 | 8000 rpm |
| 重量 | 3.7 kg |
| 冷卻液規格 | axial concentric entry；axial concentric on circle；70 bar |
