旋轉刀柄

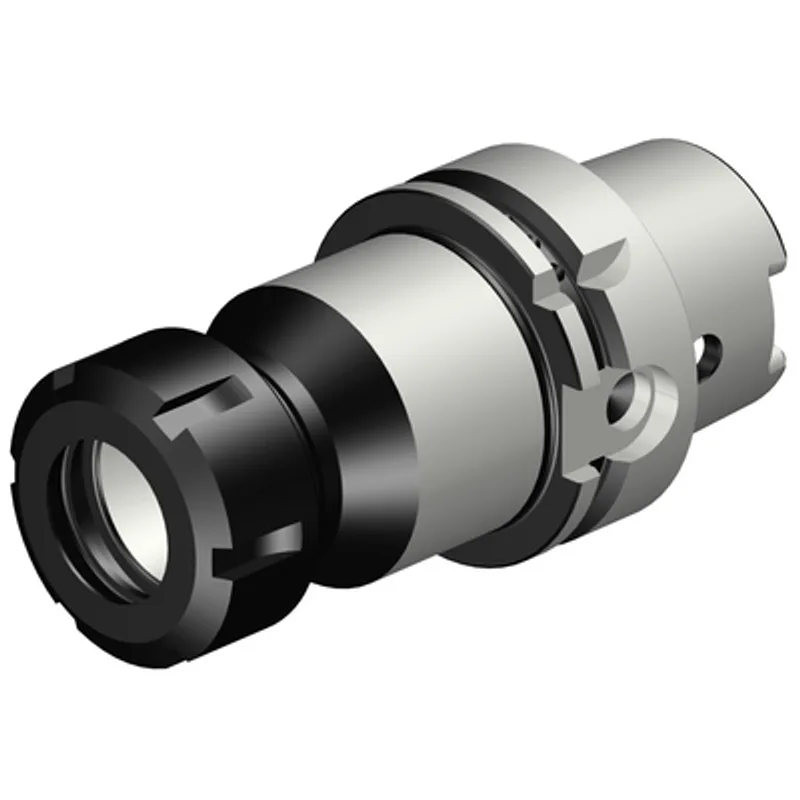

HSK 接口的接桿 - ER 彈簧夾頭（HA06-ER32-A050-100）
型號 HA06-ER32-A050-100；機床端 HSK -A -size 63；工件端 ER collet (DIN6499-B) -ER32；功能長度 87 mm。
型號1 個型號
- HA06-ER32-A050-100
產品說明
Sandvik Coromant HA06-ER32-A050-100：HSK 接口的接桿 - ER 彈簧夾頭。本頁內容依據公開產品資料整理，型號與接口規格按官方資料列示。
產品特色
- 機床端接口：HSK -A -size 63
- 工件端接口：ER collet (DIN6499-B) -ER32
- 功能長度：87 mm
- 總長：132 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：33 mm
- 最大轉速：20500 rpm
- 重量：1.324 kg
公開規格
- 機床端接口：HSK -A -size 63
- 工件端接口：ER collet (DIN6499-B) -ER32
- 功能長度：87 mm
- 總長：132 mm
- 機床端連接直徑：63 mm
- 工件端連接直徑：33 mm
- 最大轉速：20500 rpm
- 重量：1.324 kg
- 冷卻液入口：axial concentric entry
- 冷卻液出口：axial concentric exit
- 冷卻液壓力：80 bar
- 接口標準：ISO12164-1
- 平衡方式：Balancing by design
- 尺寸 BD1：50 mm
- 尺寸 BD2：63 mm
- 長度 LB1：74 mm
- 長度 LB2：100 mm
- 角度 BHTA1：0 °
資料來源
Sandvik Coromant 旋轉刀柄公開清單及公開產品資料。未收錄需登錄查看的價格、庫存或其他內容。
規格
| 項目 | 數值 |
|---|---|
| 型號 | HA06-ER32-A050-100 |
| 機床端介面 | HSK -A -size 63 |
| 刀具端介面 | ER collet (DIN6499-B) -ER32 |
| 功能／總長 | LF 87 mm；OAL 132 mm |
| 夾持／攻牙範圍 | ER collet (DIN6499-B) -ER32 |
| 最高轉速 | 20500 rpm |
| 重量 | 1.324 kg |
| 冷卻液規格 | axial concentric entry；axial concentric exit；80 bar |
