旋轉刀柄

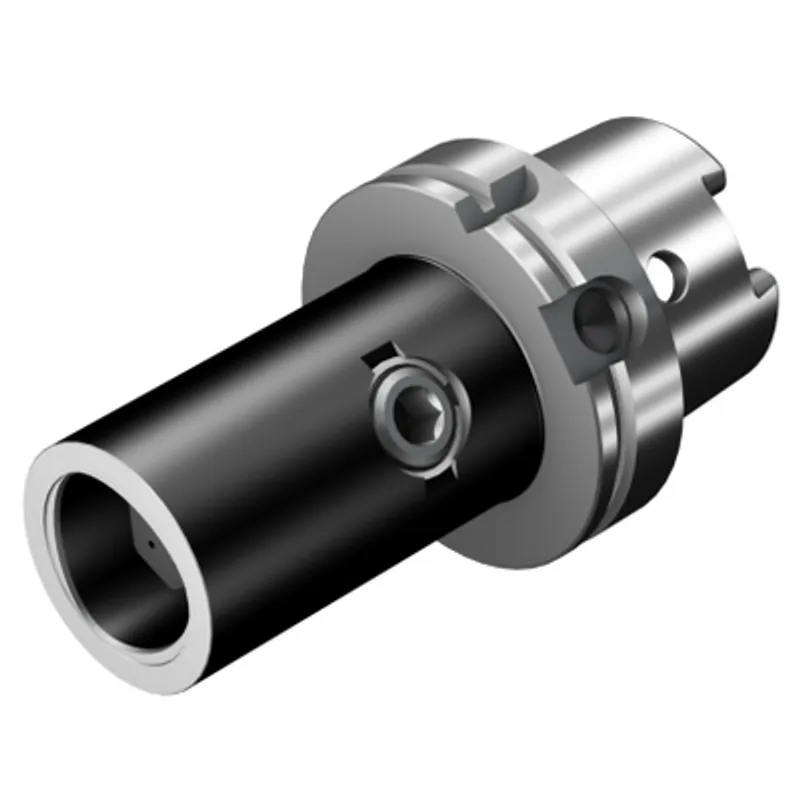

HSK - 带快换系统的 Coromant Capto® 接柄（HA06-QC-C5-115A）
型号 HA06-QC-C5-115A；机床端 HSK -A -size 63；工件端 Coromant Capto (segment clamping) -size C5；功能长度 115 mm。
型号1 个型号
- HA06-QC-C5-115A
产品说明
Sandvik Coromant HA06-QC-C5-115A：HSK - 带快换系统的 Coromant Capto® 接柄。本页内容依据公开产品资料整理，型号与接口规格按官方资料列示。
产品特色
- 机床端接口：HSK -A -size 63
- 工件端接口：Coromant Capto (segment clamping) -size C5
- 功能长度：115 mm
- 总长：147 mm
- 机床端连接直径：63 mm
- 工件端连接直径：50 mm
- 最大转速：20500 rpm
- 重量：1.699 kg
公开规格
- 机床端接口：HSK -A -size 63
- 工件端接口：Coromant Capto (segment clamping) -size C5
- 功能长度：115 mm
- 总长：147 mm
- 机床端连接直径：63 mm
- 工件端连接直径：50 mm
- 最大转速：20500 rpm
- 重量：1.699 kg
- 冷却液入口：axial concentric entry
- 冷却液出口：axial concentric exit
- 冷却液压力：100 bar
- 接口标准：ISO12164-1
- 平衡方式：Balancing by design
- 尺寸 BD1：50 mm
- 尺寸 BD2：63 mm
- 长度 LB1：88 mm
- 长度 LB2：115 mm
- 角度 BHTA1：0 °
- 扭矩 TQ：70 Nm
资料来源
Sandvik Coromant 旋转刀柄公开清单及公开产品资料。未收录需登录查看的价格、库存或其他内容。
规格
| 项目 | 数值 |
|---|---|
| 型号 | HA06-QC-C5-115A |
| 机床端接口 | HSK -A -size 63 |
| 刀具端接口 | Coromant Capto (segment clamping) -size C5 |
| 功能／总长 | LF 115 mm；OAL 147 mm |
| 夹持／攻牙范围 | Coromant Capto (segment clamping) -size C5 |
| 最高转速 | 20500 rpm |
| 重量 | 1.699 kg |
| 冷却液规格 | axial concentric entry；axial concentric exit；100 bar |
