旋轉刀柄

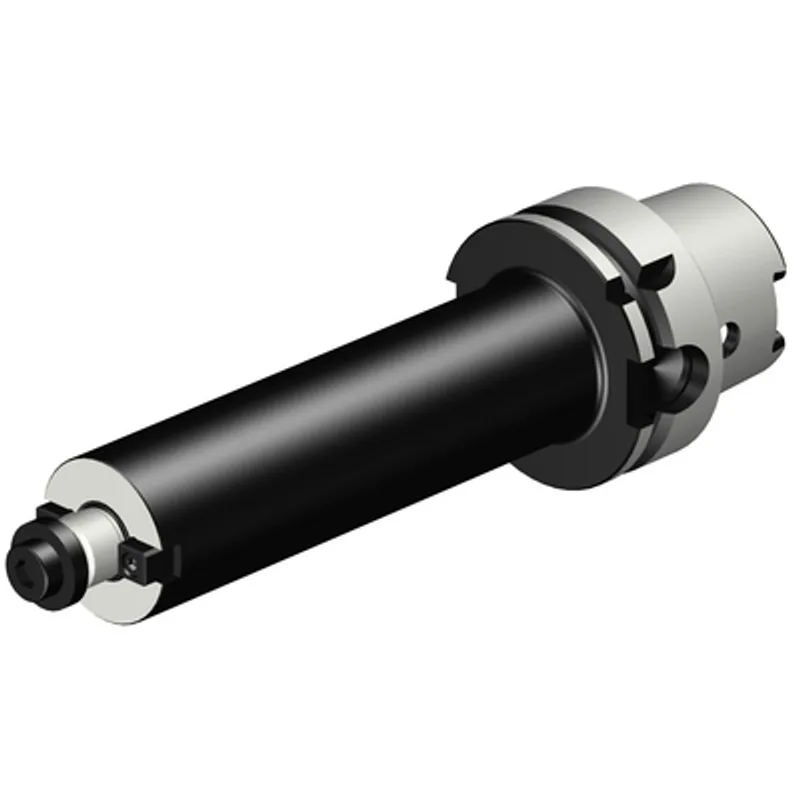

HSK - 减振心轴接杆（HA06-Q16D-038-160）
型号 HA06-Q16D-038-160；机床端 HSK -A -size 63；工件端 Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 16；功能长度 160 mm。
型号1 个型号
- HA06-Q16D-038-160
产品说明
Sandvik Coromant HA06-Q16D-038-160：HSK - 减振心轴接杆。本页内容依据公开产品资料整理，型号与接口规格按官方资料列示。
产品特色
- 机床端接口：HSK -A -size 63
- 工件端接口：Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 16
- 功能长度：160 mm
- 总长：192 mm
- 机床端连接直径：63 mm
- 工件端连接直径：16 mm
- 最大转速：16000 rpm
- 重量：2.136 kg
公开规格
- 机床端接口：HSK -A -size 63
- 工件端接口：Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 16
- 功能长度：160 mm
- 总长：192 mm
- 机床端连接直径：63 mm
- 工件端连接直径：16 mm
- 最大转速：16000 rpm
- 重量：2.136 kg
- 冷却液入口：axial concentric entry
- 冷却液出口：axial concentric on circle
- 冷却液压力：70 bar
- 接口标准：ISO12164-1
- 平衡方式：No balancing
- 尺寸 BD1：38 mm
- 尺寸 BD2：63 mm
- 长度 LB1：131 mm
- 长度 LB2：160 mm
- 角度 BHTA1：0 °
- 扭矩 TQ：22 Nm
资料来源
Sandvik Coromant 旋转刀柄公开清单及公开产品资料。未收录需登录查看的价格、库存或其他内容。
规格
| 项目 | 数值 |
|---|---|
| 型号 | HA06-Q16D-038-160 |
| 机床端接口 | HSK -A -size 63 |
| 刀具端接口 | Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 16 |
| 功能／总长 | LF 160 mm；OAL 192 mm |
| 夹持／攻牙范围 | Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 16 |
| 最高转速 | 16000 rpm |
| 重量 | 2.136 kg |
| 冷却液规格 | axial concentric entry；axial concentric on circle；70 bar |
